Notre savoir-faire
Pour nos clients industriels ayant besoin de fortes puissances pour faire tourner leurs usines, nous concevons et fabriquons des solutions Kiosques HTA permettant de distribuer et protéger l’installation.

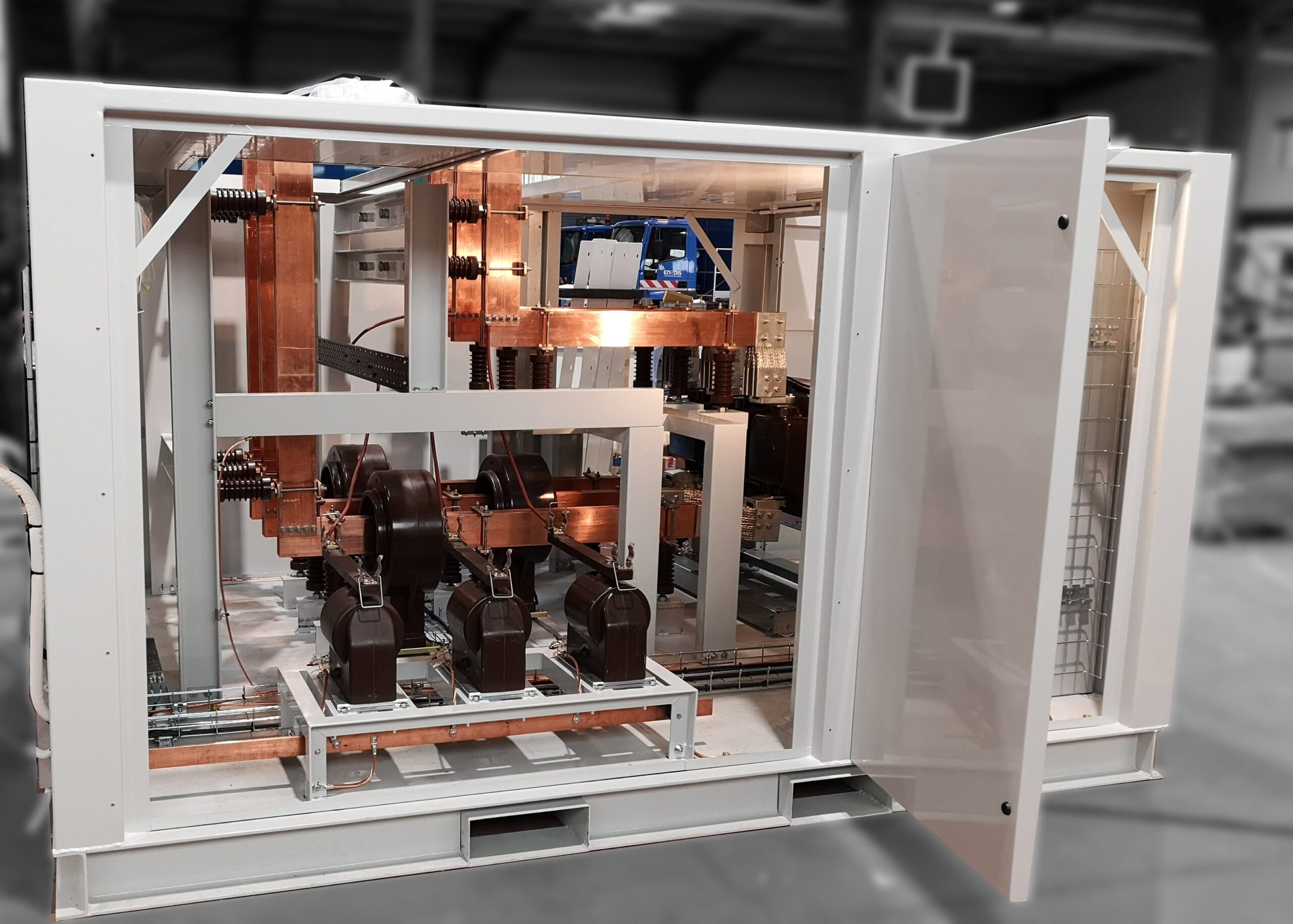

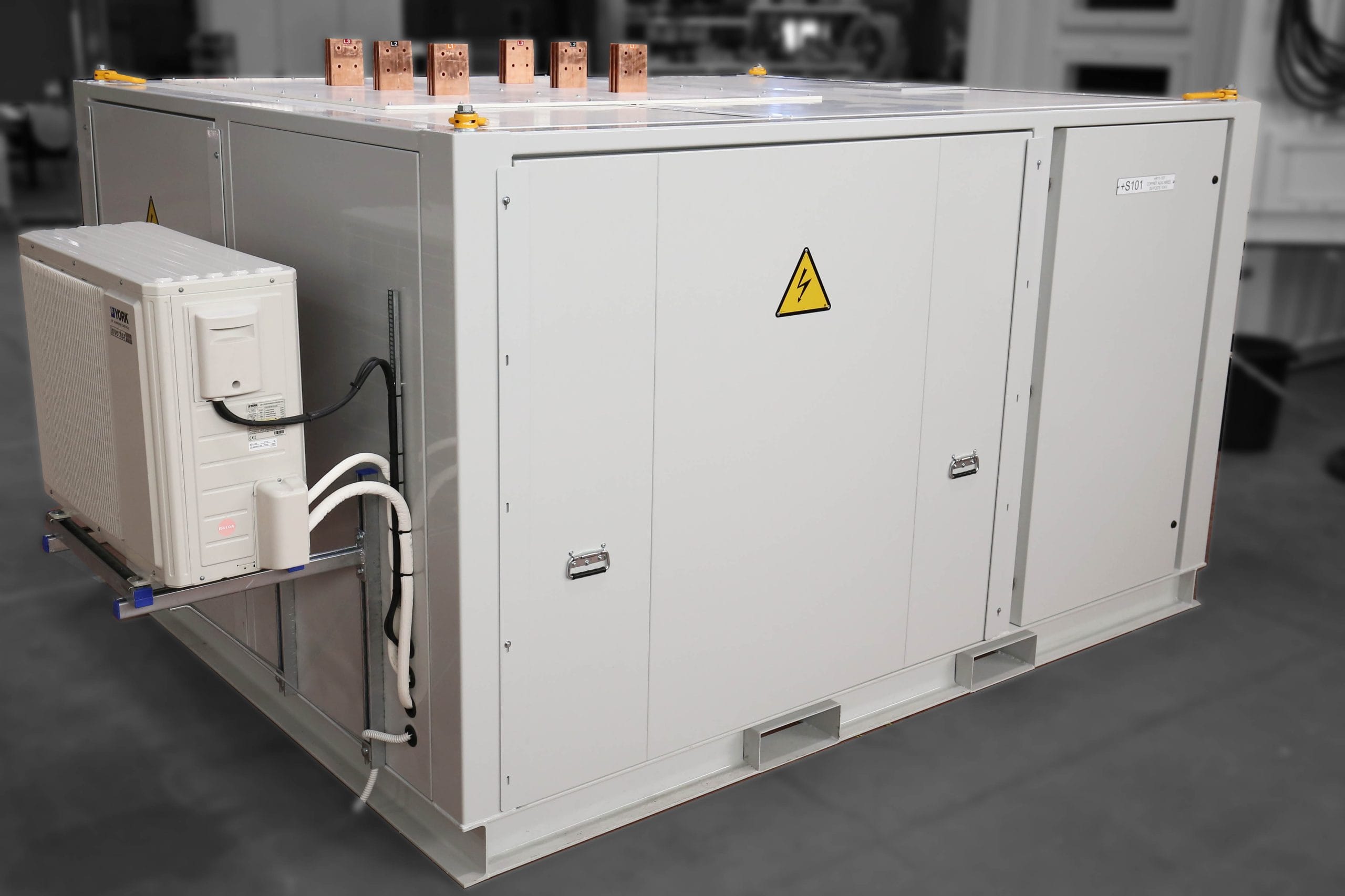

Notre kiosque est composé d’un disjoncteur HTA raccordé à des transformateurs – redresseur pour alimenter des usines (exemple : Aluminerie). Nos équipements sont conçus pour résister aux fortes contraintes de ces sites industriels (IP55, Climat humide, agression poussière : Fluorine, Alumine, ..)
- Intégration Disjoncteur HTA (ex : 17,5kV – 5000A)
- Coffret Contrôle Commande
- Transformateur de Courant
- Transformateur de Potentiel
- Sectionneur MALT 10kV
- Transformateur de courant MALT 10kV
- Coffret Utilités
- Parafoudre 10kV
Fonctions personnalisables
Caractéristiques techniques
- Tension d’utilisation : 11 kV
- Intensité nominale : 5 000 A
- Icc : 40 kA
- Indice de protection mécanique : IP 54
Conception mécanique et électrique
- Note de calcul de tenue mécanique du châssis et des supports,
- Note de calcul de dimensionnement du jeu de barres,
- Note de calcul de dimensionnement des supports du jeu de barres,
- Note de calcul de tenue électrodynamique du jeux de barres
- Note de calcul de dissipation thermique,
- Validation des notes de calcul par un organisme externe, en conformité avec la norme EN 62271-200.
Construction mécanique
- Châssis
- Panneaux en tôles pliées aluminium/galvanisées
- Panneaux autoporteurs
- Traversée de cloison
Aéraulique
- Résistance chauffante avec thermostat/hygrostat
Systèmes auxiliaires
- Coffret Utilités, éclairage interne/externe
Levage/Installation
- Manutention par chariot ou élingage
Quelques réalisations
Conformité
Normes applicables
Nos équipements sont conçus et testés selon les référentiels internationaux applicables à chaque marché.
