Tableaux électriques
TGBT Omerys
Nos Solutions TGBT IS 111 à 333 s’adaptent à vos critères d’exploitation, de maintenance et d’évolutivité sur site. Nous procédons à l’intégration d’unité fonctionnelle (UF) Contrôle moteur (MCC) et distribution moteur (PCC).
expertise
Notre savoir-faire
Aventech a développé sa solution de TGBT IS 111-333 dénommée OMERYS. Il a la caractéristique d’être modulaire et adaptable pour des applications de distribution électrique (PCC) et commande moteur (MCC). Il répond à vos critères d’exploitation, maintenance et évolutivité sur site.
Caractéristiques générales
- Enveloppe : Alu/Zinc 2mm – Acier peint ou inox
- Tension assignée de service jusqu’à 690Vac
- Tension assignée d’isolement 1000V
- Intensité nominale jusqu’à 6300A
- Intensité tenue au court-circuit : 130kA/1s
- Départ Moteur : Jusqu’à 250kW
- Régime de neutre : TT/TN/IT
- Forme séparation : 1a à 4b
- IP : IP20 à IP54 (supérieur sur demande)
- De IS 111 jusqu’à IS 333
- Liaisons par câbles ou gaines à barre
- Arrivée des câbles par le haut/bas
- Unité Fonctionnelle : Fixe/Déconnectable/Débrochable
- Dimensionnement et façonnage jeu de barre cuivre selon Icc avec validation test échauffement/Cuivre étamé pour les UF débrochables
- Tableau testé conformément à la norme tableau NF EN 61439-1&2
- Tenue à l’arc interne (CEI 61641)
- Système de communication : Filaire ou réseau (Profibus, RS485, Modbus, Ethernet,..)
Unité fonctionnelle
- Mixage des différentes UF dans la même colonne
- Système compact : Demi-tiroirs
- Connectique modulaire télécommande ou réseau (Profibus, Modbus, CAN, Ethernet)
- Raccordement avant/arrière
- Système d’embrochage robuste
- Connecteur auxiliaire jusqu’à 72 points
- Avec ou sans position test
- Pilotage des UF par bus et/ou câblage
Sécurité
- Isolation 2kV des jeux de barres cuivre avec peinture époxy
- Cloisonnement : capotage de l’ensemble des pièces sous tension
- Manipulation des équipements hors tension après débrochage des tiroirs
- Mécanisme de verrouillage sécurisé
- Accès simplifié par inspection thermographique
- Optionnel : Confinement de l’arc interne et surpression orienté vers l’extérieur
Maintenance/Revamping
- Extension de tableaux existants/Evolutivité
- Revamping de tiroirs débrochables
- Assistance à l’installation/Eclissage des cellules et gaines électriques sur site
![](https://aventech-e.com/wp-content/uploads/2023/10/tableau-fond-vert.png)
portfolio

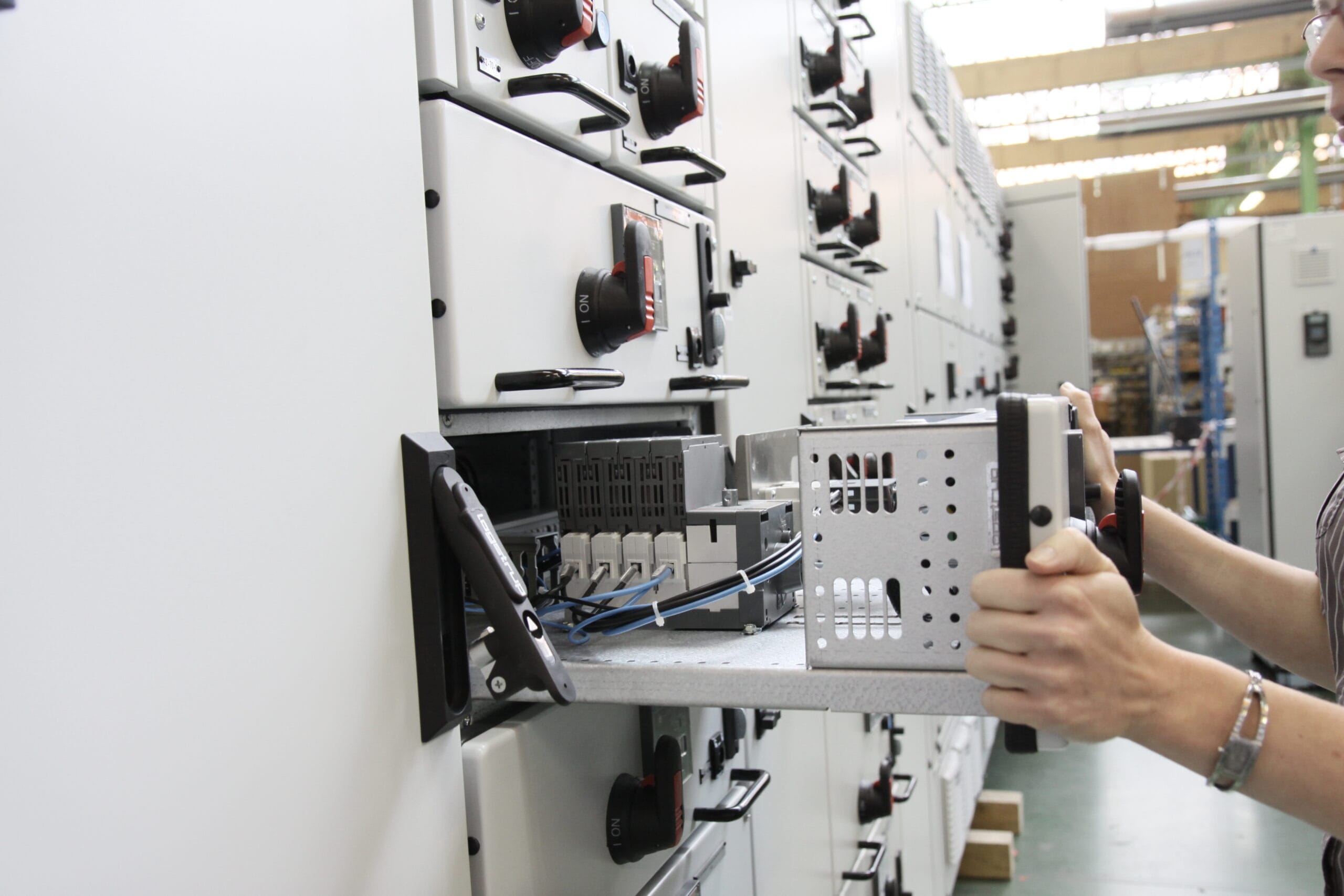

Quelques réalisations
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/HERO-a-retoucher2-1024x683.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/HERO-enelever-logstup-1-1024x683.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/HERO-omerys-engie-a-crayoner-2-1024x683.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/IMG_0795-2-1024x683.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/IMG_2215-1024x683.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/Omerys-1-1024x628.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/10/prodeval-UL-693x1024.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/12/HERO-a-retoucher-1024x759.jpg)
![gallery grid image](https://aventech-e.com/wp-content/uploads/2023/12/IMG_0131-768x1024.jpg)
